復合土工膜岸坡結構設計方案
發布時間：2019-05-06 新聞來源：山東德旭達土工材料有限公司 瀏覽次數：

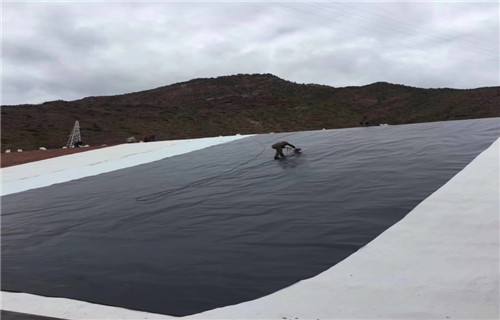

(1)方案一:一坡到底式結構。迎水面分上、下坡，其中上坡坡比1:3.0，下坡坡比i:5.o，變坡中間設置5m平臺，平臺高程為設計水位以下O.5m，即護底以上1.0m。以變坡形式開挖或填筑碾壓后，鋪設復合上工膜，上工膜鋪設高度為設計洪水位以上0.3m，上覆70cm厚開挖混合料保護層。其中平臺和上坡不設置硬護坡，采用植物生態護坡結構，下坡采用40cm厚干砌石護面。坡腳下設底寬50cm，深50cm，內坡為1:1.0的干砌石齒槽。
(2)方案二:墻坡結合式結構。距湖底1.0m以上部分，即湖中蓄水深度為1.0m以上部分為重力式擋上墻結構，以下為帶有平臺的復合斜坡堤，平臺高程與重力式擋上墻墻底齊平，墻前即為平臺，平臺寬度為5.0m，平臺高程為設計水位以下
(2)方案二:墻坡結合式結構。距湖底1.0m以上部分，即湖中蓄水深度為1.0m以上部分為重力式擋上墻結構，以下為帶有平臺的復合斜坡堤，平臺高程與重力式擋上墻墻底齊平，墻前即為平臺，平臺寬度為5.0m，平臺高程為設計水位以下
O.5m，即平臺蓄水深度為O.5m。平臺下坡比為1:5.0。擋上墻用鋼筋混凝上澆筑而成，頂寬0.4m，迎水側為直立墻，背水側坡比為1:0.4，墻凈高為1.5一2.3m，墻基礎厚度為0.8m,前后趾寬度均為0.4m。上工膜從墻后繞過并壓制于墻底。復合斜坡堤及平臺為開挖或堆填碾壓后，鋪設20cm后混合料墊層，其上鋪設復合上工膜，上覆10cm厚混合料保護層，再以40cm厚干砌卵石護面。坡腳下設底寬50cm，深50cm，內坡為1:1.0的干砌石齒槽。
